Imagine系列高帶寬四路板卡多媒體矩陣切換器，提供兩種模塊化機箱供選擇，混插規模為16路4組及32路8組。每一組輸入/輸出都是模塊化，支持無縫矩陣快速或效果切換；支持無縫拼接同步輸出，保障輸出視頻間顯示無“折裂”現象；提供B/S架構操作控制，無須安裝客戶端軟件即可快速體驗操控設備，支持KVM切換；在維護上提供TCP/IP一鍵升級主機固件和板卡固件；矩陣系統采用嵌入式操控系統并行高效管理管控各個模塊；提供友好的電容觸摸屏人機交互界面；對外提供RS232和TCP/IP中控系統接入。

ü 背板高速通道帶寬10.2G，有效滿足高速視頻信號交換

ü 雙電源冗余熱備份有效保障設備不間斷持續穩定工作

ü 自動溫控系統實時監測設備工作溫度調整扇熱風扇模塊有效保障設備恒溫狀態工作，風扇噪音控制在30dB以下

ü 前置面板內置友好人機交互界面4.3寸電容觸摸屏

ü 外置TCP/IP接口采用B/S架構，客戶端IP地址登錄GUI 操控設備

ü 對外支持中控系統接入控制，提供RS232和TCP/IP接口

ü 支持在線通過TCP/IP接口熱升級主機及板卡固件方便遠程維護升級

ü 背板設計增加了同步視頻處理技術，所有輸出接口支持拼接同步視頻輸出，保障多個屏幕間畫面時間一致；

ü 主機支持1卡4路輸入/輸出板卡混插；

ü 主機支持矩陣無縫快速切換/談入談出切換確保切換無黑場；

ü 輸入輸出板卡支持帶電熱拔插，主機主動識別板卡類型；

Imagine- Sixteen

產品編號：CC0213

通    道：16個輸入輸出通道，每個板卡支持四路信號可混插，熱插拔設計無需將矩陣斷電即可在任何時間更換輸入/輸出板

分 辨 率：最高支持4K×2K 4：4：4 True Color，支持HDCP1.4

色采取樣：24bit /1080P

拼    接：內置拼接，輸入分辨率自適應，輸出可自定義分辨率

EDID   ：支持自適應/自定義EDID

切換方式：音視頻同步切換，聲音和畫面同步

預    覽：支持信號路由切換預覽及設置預覽

顯 示 屏：4.3英寸IPS電容觸摸屏

控    制：支持網絡、RS232、前面板觸屏控制

功    率：100W

散熱方式：自動恒溫風扇

電    源：AC220V/50Hz

外    殼：鋁制，防護等級IP20

尺    寸：436×88×398mm，2U

重    量：8Kg

包含配件：220V電源線纜、機柜安裝架、安裝架螺絲

Imagine-thirty

產品編號：CC0214

通    道：32個輸入輸出通道，每個板卡支持四路信號可混插，熱插拔設計無需將矩陣斷電即可在任何時間更換輸入/輸出板

分 辨 率：最高支持4K×2K 4：4：4 True Color，支持HDCP1.4

色采取樣：24bit /1080P

拼    接：內置拼接，輸入分辨率自適應，輸出可自定義分辨率

EDID   ：支持自適應/自定義EDID

切換方式：音視頻同步切換，聲音和畫面同步

預    覽：-支持信號路由切換預覽及設置預覽

顯 示 屏：4.3英寸IPS電容觸摸屏

控    制：支持網絡、RS232、前面板觸屏控制

功    率：100W

散熱方式：自動恒溫風扇

電    源：AC220V/50Hz

外    殼：鋁制，防護等級IP20

尺    寸：436×132×398mm，3U

重    量：11kg

包含配件：220V電源線纜、機柜安裝架、安裝架螺絲

ImagineIN

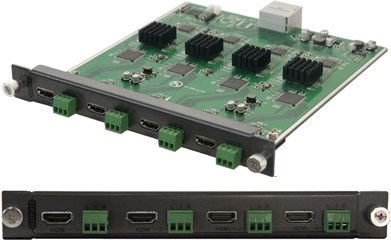

ImagineIN-hd-a/k（輸入板卡）

產品編號：CC0215

輸入格式：4×HDMI 1.4a （k為含KVM功能接口卡）

分 辨 率：3840×2560/30 Hz，4:4:4，向下兼容，支持HDCP1.4

色度取樣：24bit（3840×2560）

音    頻：立體聲加嵌音頻，跟隨視頻切換

EDID   ：自適應/預制/可編輯/可從輸出復制

尺    寸：200mm×25mm×190 mm

包含配件：3PIN鳳凰端子

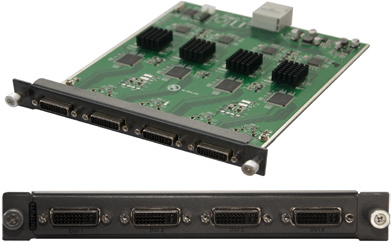

ImagineIN-dvi-a（輸入板卡）

產品編號：CC0216

輸入格式：4×DVI

分 辨 率：1920×1200/60 Hz，4:4:4，向下兼容，支持HDCP1.4

音    頻：-

EDID   ：自適應/預制/可編輯/可從輸出復制

尺    寸：200mm×25mm×190 mm

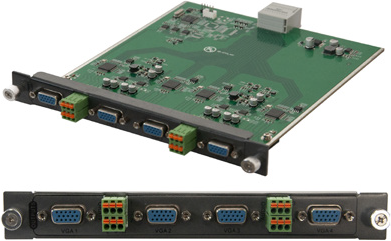

ImagineIN-VGA-a（輸入板卡）

產品編號：CC0217

輸入格式：4×DVI

分 辨 率：1920×1080P/60 Hz，向下兼容

音    頻：立體聲加嵌音頻，跟隨視頻切換

EDID   ：自適應/預制/可編輯/可從輸出復制

尺    寸：200mm×25mm×190 mm

包含配件：3PIN鳳凰端子

ImagineOUT

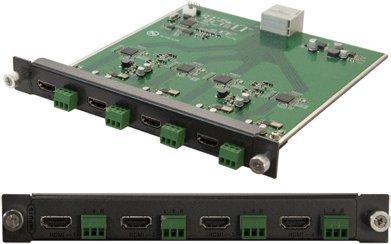

ImagineOUT-hd-a/k（輸出板卡）

產品編號：CC0218

輸出格式：4×HDMI 1.4a （k為含KVM功能接口卡）

分 辨 率：3840×2560/30 Hz，4:4:4，向下兼容，支持HDCP1.4

色度取樣：24bit（3840×2560）

音    頻：立體聲解嵌音頻，跟隨視頻切換

EDID   ：自適應/預制/可編輯/可從輸出復制

尺    寸：200mm×25mm×190 mm

包含配件：3PIN鳳凰端子

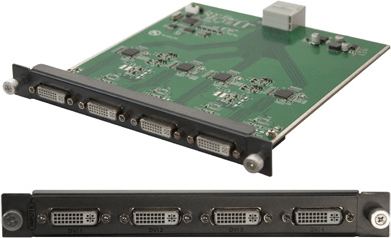

ImagineIN-dvi-a（輸出板卡）

產品編號：CC0219

輸出格式：4×DVI

分 辨 率：1920×1200/60 Hz，4:4:4，向下兼容，支持HDCP1.4

音    頻：-

EDID   ：自適應/預制/可編輯/可從輸出復制

尺    寸：200mm×25mm×190 mm

ImagineIN-vga-a（輸出板卡）

產品編號：CC0220

輸出格式：4×DVI

分 辨 率：1920×1080P/60 Hz，向下兼容

音    頻：立體聲解嵌音頻，跟隨視頻切換

EDID   ：自適應/預制/可編輯/可從輸出復制

尺    寸：200mm×25mm×190 mm

包含配件：3PIN鳳凰端子
